KB580 5G工業路由器

產品特點：

1.?? 采用高性能工業級通信模塊,雙核880MHzCPU，128MB/256MB內存，16MBflash

2.?? 支持3G(WCDMA/EVDO/TD-SCDMA)、4G(FDD-LTE/TD-LTE)、5G NR

3.?? 采用金屬外殼，保護等級IP30

4.?? 標準RJ45(1000M以太網)接口內置防雷

5.?? 寬電壓電流輸入：DC5-40V/1A；超高壓自動斷電保護

6.?? 防電源反接保護，防浪涌保護；ESD防靜電保護

7.?? 軟硬件看門狗防死機設計，路由器斷網之后，會自動斷電重啟，保證設備穩定可靠運行

8.?? 聯網斷線自動檢測，撥號失敗自動重啟，定時重啟等功能

9.? ?串口透?jìng)鞴δ?，通過串口可以進入指令控制模式，控制路由器及附屬設備

在線預定

全國免費服務電話
13682652415

1、產品概述

1.1 簡介

本路由器是一款工業物聯網通信設備，全線兼容5G/4G/3.5G/3G/2.5G網絡，具備工業級防護、寬溫、寬電壓設計，可輕松組建高速、穩定的無線傳輸網絡。利用公用NR、LTE網絡(或VPDN專有網絡)為用戶提供無線長距離數據傳輸服務。

本路由器采用高性能的工業級32位雙核通信處理器和工業級通信模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供2個RS232/485、3個以太網LAN，1個以太網WAN接口，可同時連接串口設備、以太網設備，實現數據透明傳輸和路由等功能。

1.2 應用領域

工業控制、電力、石油、煤礦、金融、通信、公安、熱力、氣象、水利、交通、市政等需要遠程數據傳輸?shù)男袠I(yè)。

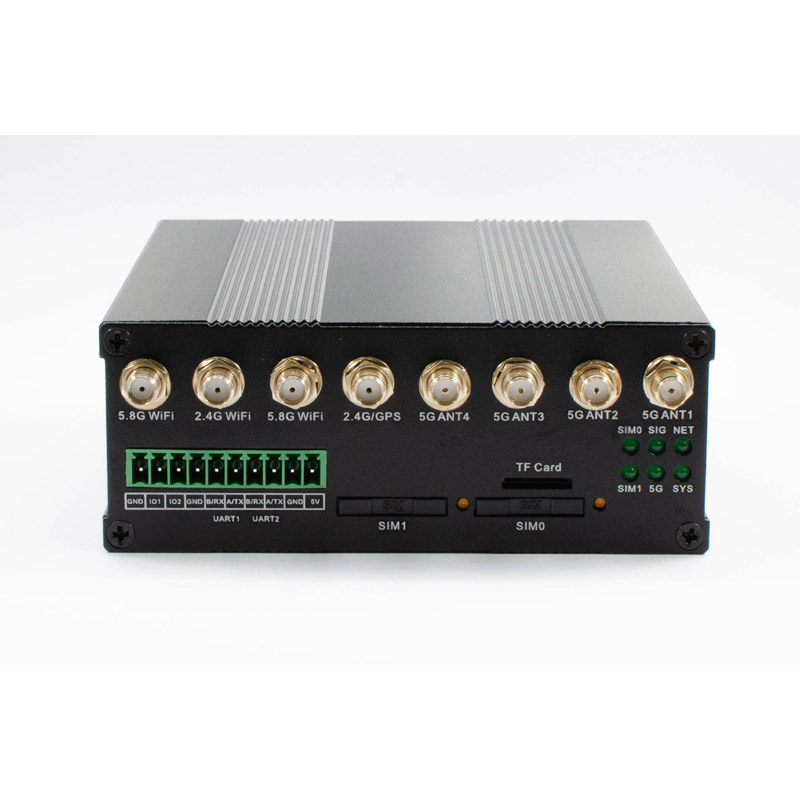

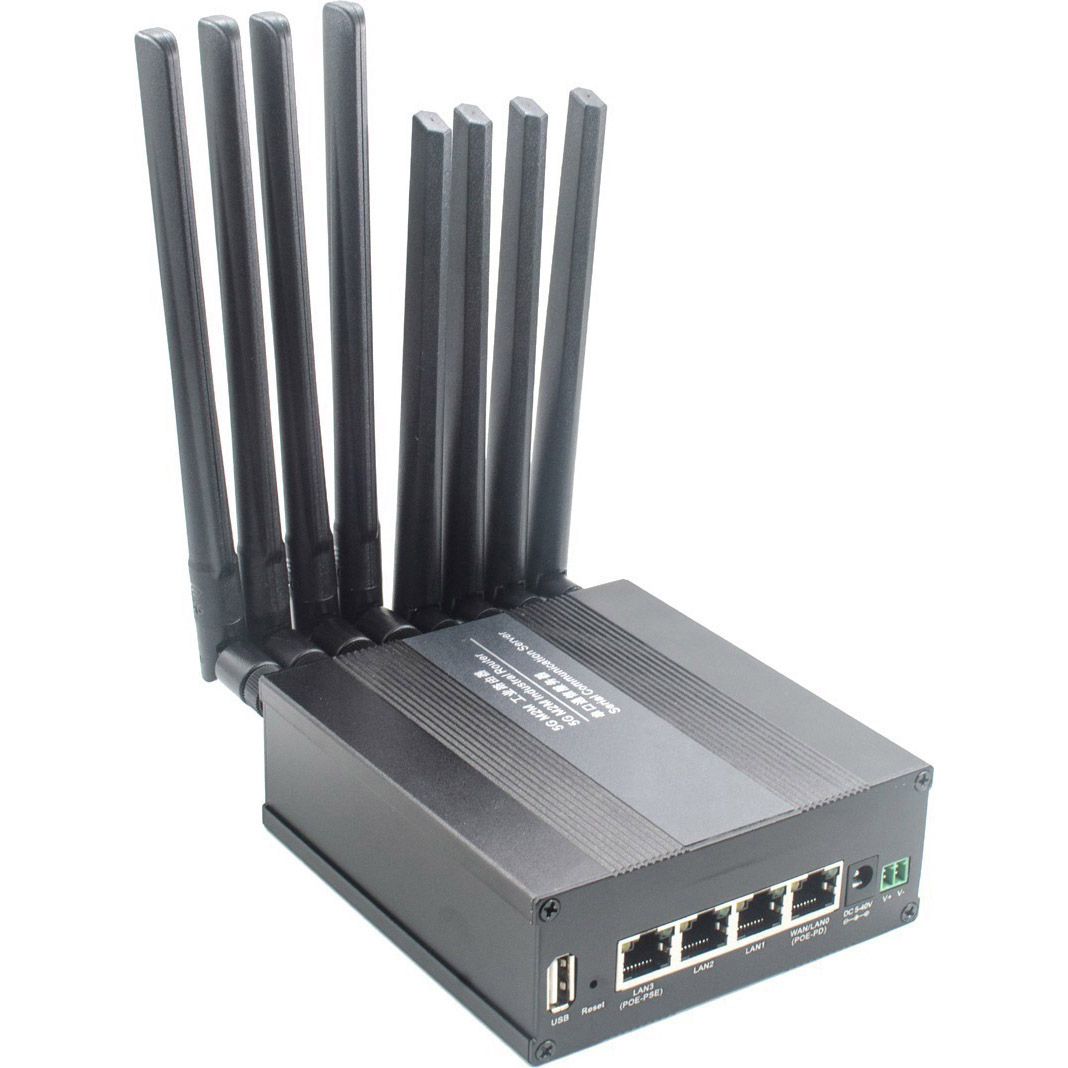

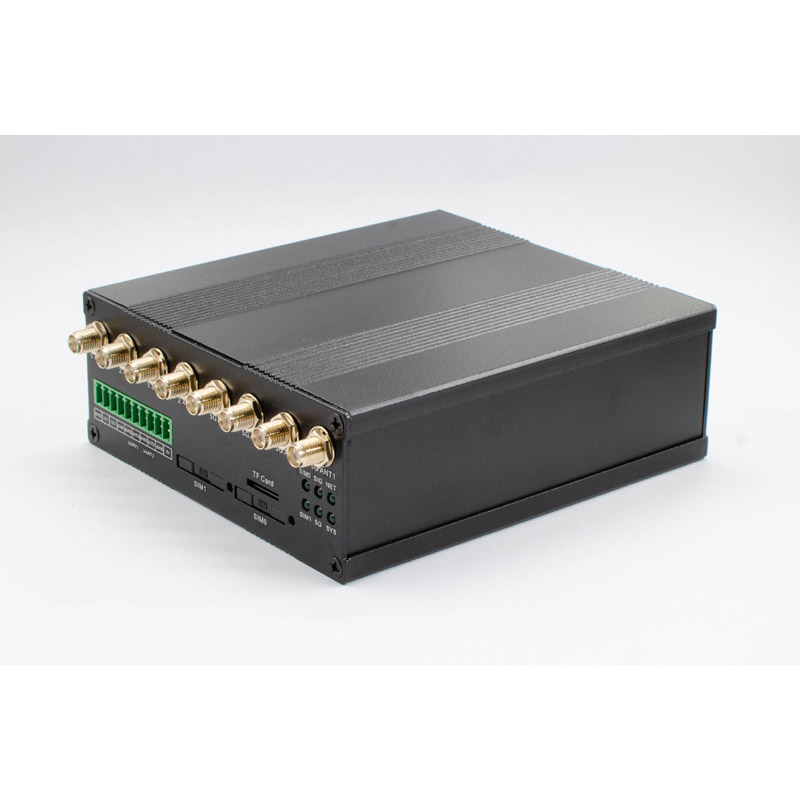

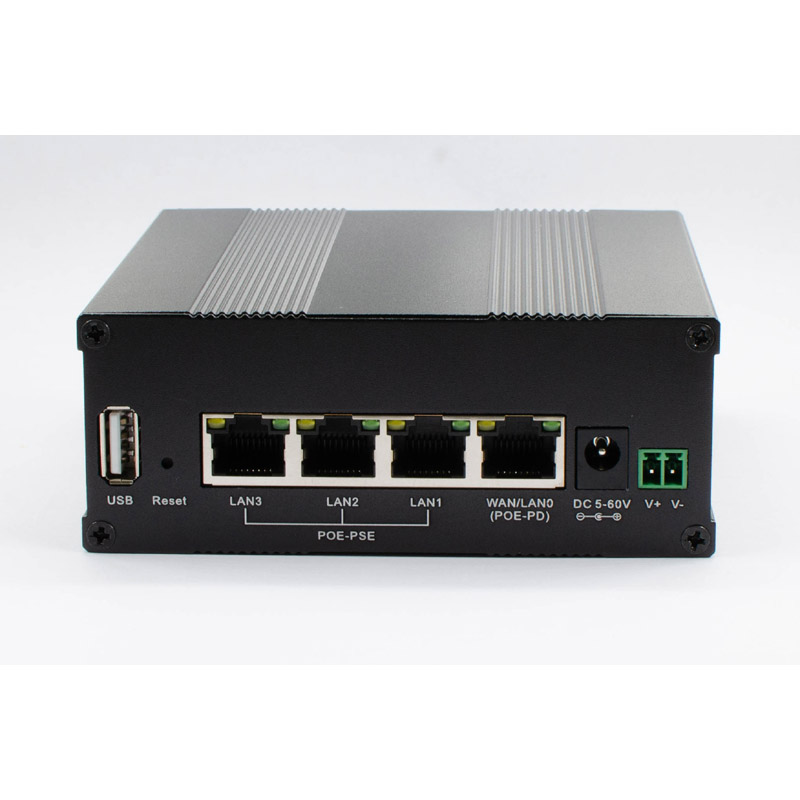

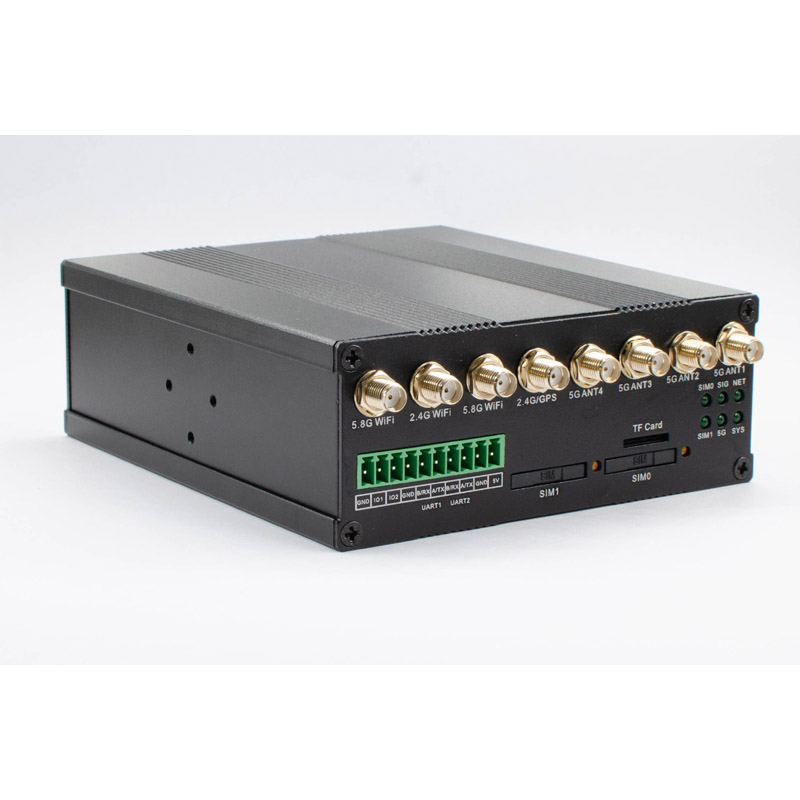

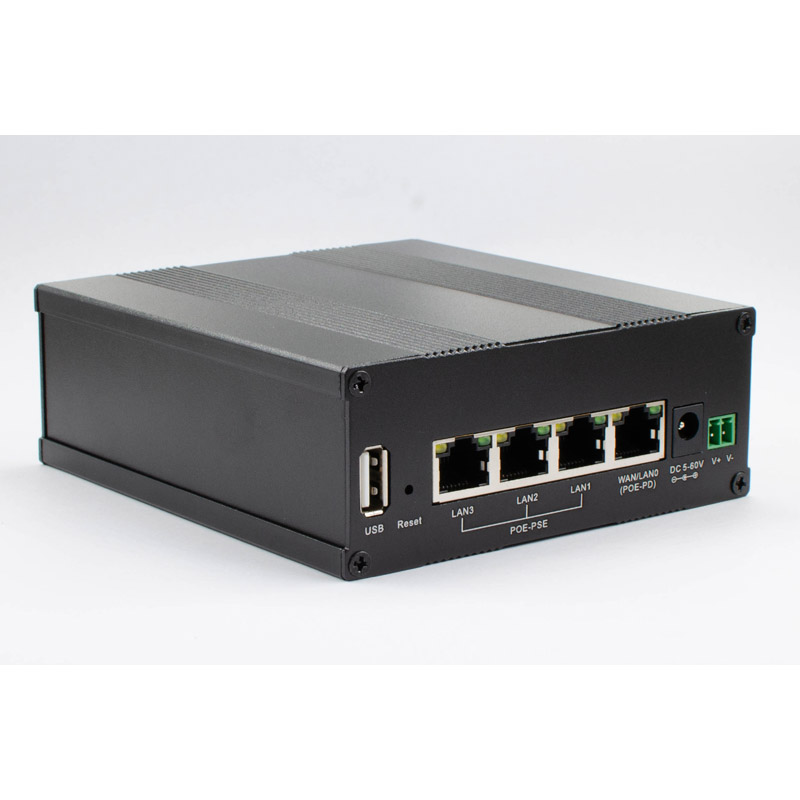

1.3 產品圖示

1.4 產品特性

1. 采用高性能工業級通信模塊,雙核880MHzCPU，128MB/256MB內存，16MBflash

2. 支持3G(WCDMA/EVDO/TD-SCDMA)、4G(FDD-LTE/TD-LTE)、5G NR

3. 采用金屬外殼，保護等級IP30

4. 標準RJ45(1000M以太網)接口內置防雷

5. 寬電壓電流輸入：DC5-40V/1A；超高壓自動斷電保護

6. 防電源反接保護，防浪涌保護；ESD防靜電保護

7. 軟硬件看門狗防死機設計，路由器斷網之后，會自動斷電重啟，保證設備穩定可靠運行

8. 聯網斷線自動檢測，撥號失敗自動重啟，定時重啟等功能

9. 串口透?jìng)鞴δ?，通過串口可以進入指令控制模式，控制路由器及附屬設備

10. 支持多種DDNS動態域名服務

11. 端口映射、DMZ主機等功能

12. 支持VPN服務器 PPTP Server,L2TP Server,OpenVPN Server

13. 支持VPN客戶端 PPTP Client, L2TP Client，OpenVPN Client

14. 支持Socket服務器和客戶端模式

15. 支持云端內網穿透等功能

16. 基站定位功能/GPS定位

2、功能概述

2.1軟件功能

網絡互連
網絡接入	3G/4G/5G 撥號上網，支持 APN, VPDN。內置全球幾百個APN信息,插入SIM卡后路由器可以自動匹配上網
接入認證	支持CHAP/PAP/MS-CHAP/MS-CHAPV2/none
網絡制式	支持NR/LTE/WCDMA(HSPA+)/TD-SCDMA/EVDO/EDGE/GPRS
LAN協議	支持ARP, Ethernet，STP
WAN協議	支持靜態 IP, DHCP, PPPoE，PPTP,L2TP
支持用戶數量	有線：253
網絡協議
IP應用	支持 tcping,ping、traceroute、DHCP服務器/無線中繼/客戶端、動態域名DDNS、telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP、IPv6
IP路由	支持靜態路由、IGMP Proxy
TTL	自定義客戶端主機TTL值
網絡安全
防火墻	支持全狀態包檢測 (SPI), 防范拒絕服務（DDoS）攻擊
	支持過濾多播/Ping 數據包, 訪問控制表 (ACL)
	DMZ，MAC過濾，白名單/黑名單訪問控制
	支持NAT, PAT, DMZ, 端口映射, 虛擬服務器
AAA	支持本地認證、Radius
數據安全	支持 L2TP、PPTP、OpenVPN、CA
可靠性
備份功能	接口備份,4G/5G、有線斷網互備份
鏈路在線檢測	4G/5G狀態檢測，斷線或信號不好時自動重新?lián)芴?hào)
	VPN斷線重?fù)芴?hào)間隔時間定義，與撥號次數控制
	WAN端發送心跳檢測包檢測，斷線自動連接
	定時重啟
網橋多網關	支持多LAN設置，路由器有兩個網關（兩個內網）
物聯網
DTU	支持TCP、UDP透明傳輸模式、TCP Server模式、指令模式
二次開發
shell腳本	自定義腳本功能，對路由器及相關功能實現自定義管理
系統接口	路由器提供二次開發參數接口,如獲取路由器狀態，設置路由器相關功能等。方便手機APP，小程序，云服務端開發
網絡管理
配置方式	支持本地或遠程 HTTP、HTTPS、Telnet、SSH 方式，支持內網穿透方式
升級方式	支持本地或遠程 WEB、TFTP、FTP、SFTP server、內網穿透遠程
日志功能	支持本地系統日志、遠程日志。重要日志掉電保存
日志功能	支持日志掉電保存

2.2硬件參數

接口
以太網接口		4* 10/100/1000Mbps 快速以太網接口, WAN/LAN自適應（4G/5G模式下為4個LAN）
PIN端子	工業串行接口	RS232/RS485 x 2 工業端子 RS232 信號：TXD、RXD、GND RS485 信號：A、B
SIM卡座		抽屜式卡座 x 2
天線接頭		SMA外旋內孔： 3G/4G/5G網絡: SMA x 4 2.4G/5.8G WiFi:SMA x 4
復位鍵		1個
機械特性
安裝方式		導軌、壁掛
外形尺寸		長寬高：12411344mm (不含天線接口)
外殼		鋁合金
防護等級		IP30
冷卻方式		鋁塊散熱
重量		345g （不含外接天線及電源）
電源
電源接口		DC2.1頭，2pin3.5mm端子
電源輸入		DC 5-40V，防反接保護
極性接反保護		支持
環境溫濕度
環境濕度		5 ~ 95% （無凝霜）
存儲溫度		-40 ~ 85℃
工作溫度		-20°C ~ +75°C
其他
LED燈		SYS系統運行指示燈： 1秒閃爍1次，表示系統正常運行快閃表示正在升級固件，或正在按下復位鍵復位
		NET外網連接指示燈： 4G/5G模式時，快閃表示4G/5G正在撥號中長亮，表示WAN口上網成功長滅，表示WAN口上網失敗
		SIG 5G信號強度指示燈： 5G在 90% 信號強度以上時，SIG燈長亮 5G在 45% - 90% 信號強度時，SIG燈1秒閃爍1次 5G在 45% 信號強度以下時，SIG燈會快閃
		5G模式信號指示燈：當駐網為5G時長亮當駐網為4G時1秒閃爍1次當駐網失敗時長滅
物理特性
防震		IEC60068-2-27
振動		IEC60068-2-6
跌落		IEC60068-2-32

2.3 KB580頻率對比表

網絡

路由器型號

支持頻段

RedCap 5G

KB580（全網通）

5G NR: N1/N3/N5/N8/N28/N41/N78/N79

LTE-FDD: B1/B3/B5/B8

LTE-TDD: B34/B38/B39/B40/B41

理論速率:下行 226Mbps/ 上行 120Mbps

注：目前RedCap模塊主要是用鼎橋海思模塊

2.4 KB580 WiFi功率：

2.4G
2412(1) 54M CHAIN0	21.95 dBm ( 21.50 .......O.......... 22.50)
	54M EVM : -33.89 dB ( -55.00 ...........O...... -25.00)
2412(1) 54M CHAIN1	22.09 dBm ( 21.50 ..........O....... 22.50)
	54M EVM : -37.49 dB ( -55.00 .........O........ -25.00)
2437(6) 54M CHAIN0	21.71 dBm ( 21.50 ...O.............. 22.50)
	65M EVM : -35.43 dB ( -55.00 ...........O...... -27.00)
2437(6) 54M CHAIN1	21.96 dBm ( 21.50 .......O.......... 22.50)
	65M EVM : -36.67 dB ( -55.00 ...........O...... -27.00)
2462(11) 54M CHAIN0	21.99 dBm ( 21.50 ........O......... 22.50)
	135M EVM : -35.88 dB ( -55.00 ...........O...... -27.00)
2462(11) 54M CHAIN1	21.97 dBm ( 21.50 .......O.......... 22.50)
	135M EVM : -37.14 dB ( -55.00 ..........O....... -27.00)
5.8G
5180(36) 54M CHAIN0	20.61 dBm ( 20.50 .O................ 21.50)
	54M EVM : -32.61 dB ( -55.00 ............O..... -25.00)
5180(36) 54M CHAIN1	21.00 dBm ( 20.50 ........O......... 21.50)
	54M EVM : -33.69 dB ( -55.00 ............O..... -25.00)
5500(100) 54M CHAIN0	21.13 dBm ( 20.50 ..........O....... 21.50)
	HT20-MCS7: 65M EVM : -27.91 dB ( -55.00 ................O. -27.00)
5500(100) 54M CHAIN1	21.16 dBm ( 20.50 ...........O...... 21.50)
	HT20-MCS7: 65M EVM : -30.92 dB ( -55.00 ..............O... -27.00)
5825(165) 54M CHAIN0	20.99 dBm ( 20.50 ........O......... 21.50)
	AC80-MCS9: 390M EVM : -35.93 dB ( -55.00 ..............O... -32.00)
5825(165) 54M CHAIN1	21.18 dBm ( 20.50 ...........O...... 21.50)
	AC80-MCS9: 390M EVM : -34.52 dB ( -55.00 ...............O.. -32.00)
