隨著物聯網的規模不斷擴大以及應用更加廣泛，接入的控制點越來越多，使用LoRaWAN成為一種趨勢。LoRaWAN是什么?本文將對LoRaWAN做個介紹性的技術概覽，幫助LoRa從業者全方位了解LoRaWAN。

　　 一、LoRaWAN是什么

　　 LoRaWANLoRaWAN是為LoRa遠距離通信網絡設計的一套通訊協議和系統架構。它定義了數據在LoRaWAN網絡里是怎樣傳輸?shù)?/span>(這里的網絡指的是節點、網關和服務器)，定義了消息的類型，數據幀結構和安全加密方法;并且介紹了入網的具體操作，說明了主從機之間的區別。

協議層次圖

　　LoRaWAN在協議和網絡架構的設計上，充分考慮了節點功耗，網絡容量，QoS，安全性和網絡應用多樣性等幾個因素。

　　二、LoRaWAN 網絡架構

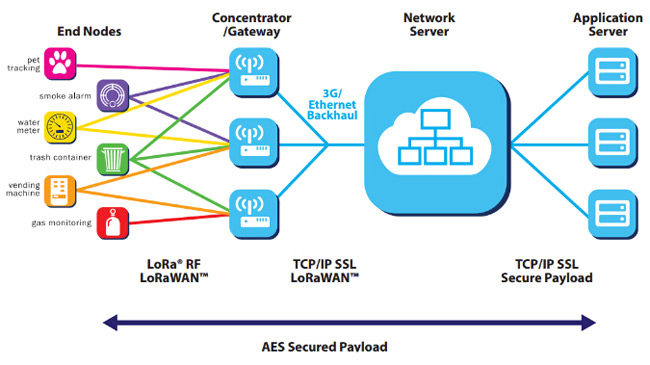

　　我們具體從技術角度做些了解，如下是LoRa聯盟官方白皮書中的網絡架構圖。

      可以看到一個LoRaWAN網絡架構中包含了終端、基站、NS(網絡服務器)、應用服務器這四個部分?；竞徒K端之間采用星型網絡拓?fù)?，由?/span>LoRa的長距離特性，它們之間得以使用單跳傳輸。在終端部分官方列了6個典型應用，有個細節，你會發現終端節點可以同時發給多個基站?；緞t對NS和終端之間的LoRaWAN協議數據做轉發處理，將LoRaWAN數據分別承載在了LoRa射頻傳輸和Tcp/IP上。

　　下面結合下行業生態再來看下這個網絡架構，大家可以有更深的認知。

      三、協議概述

　　1、終端節點的分類

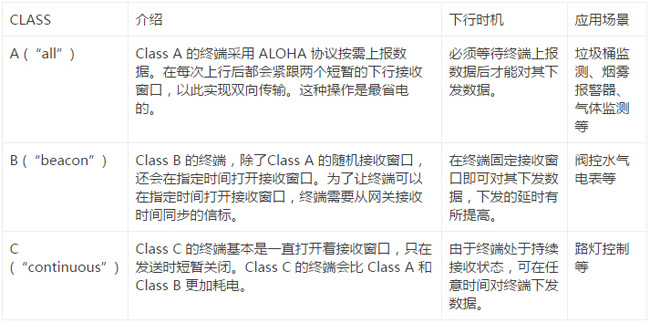

　　在開頭的介紹中我們就看到有協議中有規定 Class A/B/C 三類終端設備，這三類設備基本覆蓋了物聯網所有的應用場景。為了方便大家，做了一個表。

      2、終端節點的上下行傳輸

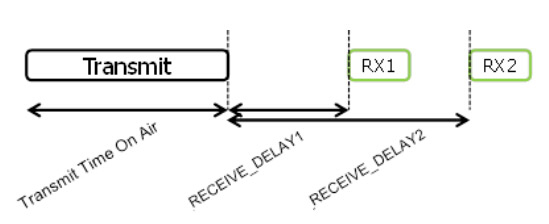

　　這是Class A 上下行的時序圖，目前接收窗口RX1一般是在上行后1秒開始，接收窗口RX2是在上行后2秒開始。

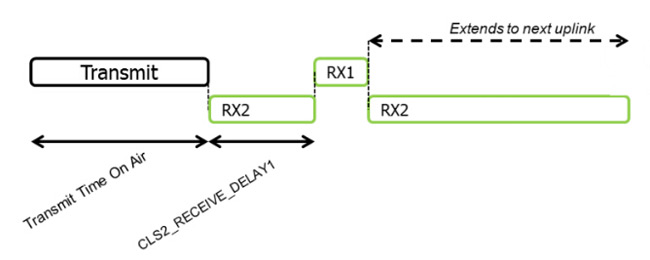

　   Class C 和 A 基本是相同的，只是在 Class A 休眠的期間，它都打開了接收窗口RX2。

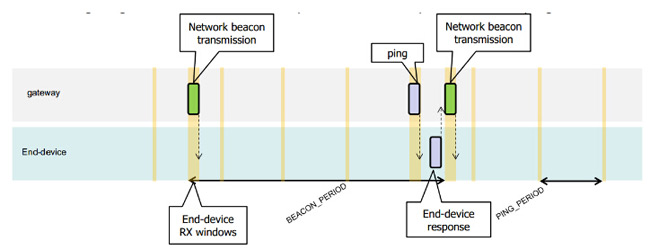

　   Class B 的時隙則復雜一些，它有一個同步時隙beacon，還有一個固定周期的接收窗口ping時隙。如這個示例中，beacon周期為128秒，ping周期為32秒。

      3、終端節點的加網

　　搞明白了基礎概念之后，就可以了解節點如何工作了。在正式收發數據之前，終端都必須先加網。

　　有兩種加網方式：Over-the-Air Activation(空中激活方式 OTAA)，Activation by Personalization(獨立激活方式 ABP)。

　　商用的LoRaWAN網絡一般都是走OTAA激活流程，這樣安全性才得以保證。此種方式需要準備 DevEUI，AppEUI，AppKey 這三個參數。

       DevEUI 是一個類似IEEE EUI64的全球唯一ID，標識唯一的終端設備。相當于是設備的MAC地址。

　　AppEUI 是一個類似IEEE EUI64的全球唯一ID，標識唯一的應用提供者。比如各家的垃圾桶監測應用、煙霧報警器應用等等，都具有自己的唯一ID。

　　AppKey 是由應用程序擁有者分配給終端。

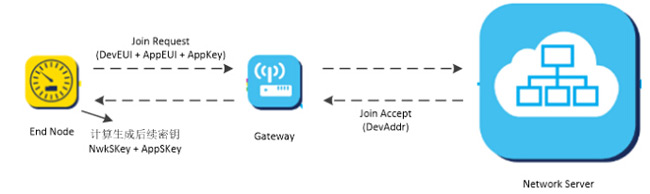

　　終端在發起加網join流程后，發出加網命令，NS(網絡服務器)確認無誤后會給終端做加網回復，分配網絡地址 DevAddr(32位ID)，雙方利用加網回復中的相關信息以及AppKey，產生會話密鑰NwkSKey和AppSKey，用來對數據進行加密和校驗。

　　如果是采用第二種加網方式，即ABP激活，則比較簡單粗暴，直接配置 DevAddr，NwkSKey，AppSKey 這三個LoRaWAN最終通訊的參數，不再需要join流程。在這種情況下，這個設備是可以直接發應用數據的。

　　4、 數據收發

　　加網之后，應用數據就被加密處理了。

　　LoRaWAN規定數據幀類型有 Confirmed 或者 Unconfirmed 兩種，即 需要應答 和不需要應答類型。廠商可以根據應用需要選擇合適的類型。

　　另外，從介紹中可以看到，LoRaWAN設計之初的一大考慮就是要支持應用多樣性。除了利用 AppEUI 來劃分應用外，在傳輸時也可以利用 FPort 應用端口來對數據分別處理。FPort 的取值范圍是(1~223)，由應用層來指定。

　　5、 ADR 機制

　　我們知道LoRa調制中有擴頻因子的概念，不同的擴頻因子會有不同的傳輸距離和傳輸速率，且對數據傳輸互不影響。

　　為了擴大LoRaWAN網絡容量，在協議上了設計一個LoRa速率自適應(Adaptive data rate - ADR)機制，不同傳輸距離的設備會根據傳輸狀況，盡可能使用最快的數據速率。這樣也使得整體的數據傳輸更有效率。

　　6、 MAC命令

　　針對網絡管理需要，在協議上設計了一系列的MAC命令，來修改網絡相關參數。比如接收窗口的延時，設備速率等等。在實際應用過程中，一般很少涉及，暫時不管。

　　以上就是LoRaWAN的基本概述，相信大家看了應該對LoRaWAN有更深的了解，在未來幾年里，物聯網的各個領域?qū)V泛應用到LoRaWAN，在實際項目中可能也會遇到一些新的問題，但是這只是一個過程，要想省事可以借助一些Lora模塊廠家研發出來的LoRaWAN串口模塊，這些模塊提供了簡單的串口AT命令，非常方便使用。
